Editeur XML intégré avec CATIA Composer

Un connecteur 3D interactif entre ADAM Author et CATIA Composer

À l’issu d’un partenariat stratégique entre 4D Concept et Dassault Systèmes, un module de création de contenu documentaire, en partant de la donnée 3D de la maquette numérique a été développé.  Ce connecteur couple les solutions ADAM Author et CATIA Composer.

Il permet une rédaction simultanée du contenu textuel et graphique (2D/3D) d’une documentation technique (procédure, description, catalogue), et assure une continuité numérique entre la donnée source du Bureau d’Etude et un livrable 3D de qualité impeccable.

Un nouveau processus de rédaction

Ce nouveau procédé innovant offre un gain de temps : la rédaction commence par la 3D, à partir de laquelle on génère tout ou partie de la procédure. On observe ainsi une diminution du risque d’erreur en manipulant directement la donnée source, et en évitant les allers-retours d’un système à un autre.

Le processus de rédaction est réinventé : un seul rédacteur suffit quand le processus actuel exige la plupart du temps plusieurs acteurs (un préparateur, un rédacteur, un maquettiste et un illustrateur).

3D Plugin

Points forts

LES AVANTAGES DÉCISIFS DU CONNECTEUR 3D (prouvés par des utilisateurs en conditions opérationnelles) :

  • Réduire le temps de production
  • Améliorer la qualité
  • Apporter de nouveaux services
  • Réduire les cycles de validation

PROCESSUS DE RÉDACTION ACTUEL

Besoin de plusieurs acteurs : préparateurs, rédacteurs, maquettistes et illustrateurs.

1)  comprendre, analyser et collecter les données de la maquette 3D
2)  rédiger la procédure en XML
3)  réaliser la maquette (illustration)
4)  réaliser les illustrations 2D
5)  valider les illustrations et si besoin retravailler la maquette
6)  intégrer les illustrations dans la procédure en XML

PROCESSUS DE RÉDACTION AVEC LE CONNECTEUR 3D ADAM AUTHOR / CATIA COMPOSER

Besoin d’un seul acteur : le rédacteur.

1)  comprendre, analyser et collecter les données de la maquette 3D
2)  générer l’illustration en 3D et/ou 2D
3)  générer automatiquement la structure de la procédure en XML

3D Plugin

Fonctionnalités clés

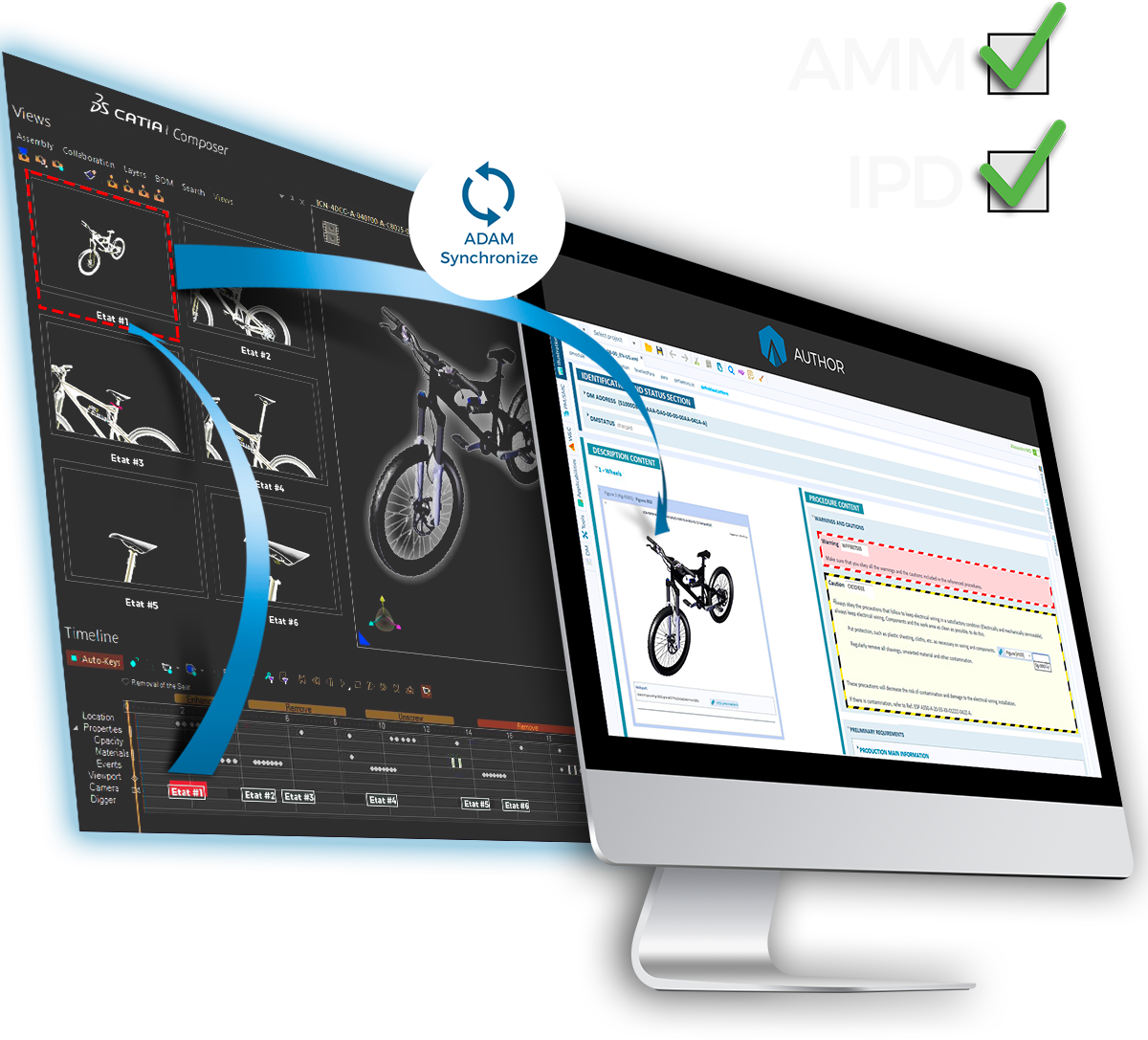

  • Création de séquences d’animation 3D avec le workshop Animation Library de CATIA Composer

  • Génération de l’étape XML associée à chaque séquence d’animation automatiquement dans ADAM Author

  • Récupération automatique du nom des éléments animés, par les métadonnées, dans CATIA Composer

  • Personnalisation de la rédaction selon les règles métiers clients

  • Enrichissement de la tâche générée dans ADAM Author

  • Génération d’illustration 2D et intégration immédiate dans ADAM Author

  • Les liens 2D/3D – textes sont conservés et exploitables tant dans l’édition que dans la visualisation

Demandez-nous une démonstration !
